Membuat Rectangel / Kotak Di AutoCAD

Ada beberapa cara untuk membuat persegi panjang di AutoCAD, tetapi dalam artikel ini, saya akan menjelaskan cara menggunakan perintah “Rectangle” di AutoCAD. Seperti yang kita tahu, persegi panjang terdiri dari empat garis yang saling terhubung. Meskipun kita bisa menggunakan perintah “Line” untuk membuat persegi panjang, menggunakan perintah “Rectangle” akan lebih praktis dan efisien. Selanjutnya, kita akan membahas perintah Rectangle, termasuk fungsinya, cara mengaktifkannya, dan cara penggunaannya. Selain itu, kita juga akan membahas beberapa opsi yang tersedia dalam perintah Rectangle ini.

Fungsi Perintah Rectangle di AutoCAD

Perintah Rectangle di AutoCAD digunakan untuk membuat persegi panjang secara cepat. Terdapat beberapa metode dan opsi yang dapat disesuaikan sesuai kebutuhan. Baca artikel ini untuk penjelasan lengkap.

Cara Mengaktifkan Perintah Rectangle di AutoCAD

Ada beberapa cara untuk mengaktifkan perintah Rectangle di AutoCAD. Anda dapat melakukannya melalui Menu Bar, Ribbon Panel / Tool Bar, atau menggunakan Baris Perintah. Berikut ini penjelasan untuk masing-masing cara tersebut:

1. Dari Menu Bar

Untuk mengaktifkan perintah Rectangle dari Menu Bar, caranya klik menu Draw > Rectangle. Maka perintah Rectangle langsung aktif.

2. Dari Ribbon Panel / Tool Bar

Untuk mengaktifkan perintah Rectangle di AutoCAD, Anda dapat menemukannya di Ribbon Panel atau Tool Bar. Cukup cari dan klik ikon perintah Rectangle (ikon persegi panjang), dan perintah akan segera aktif.

3. Dari Baris Perintah

Untuk mengaktifkan perintah Rectangle, cukup ketik “REC” di baris perintah dan tekan Enter. Dengan demikian, perintah Rectangle akan segera aktif.

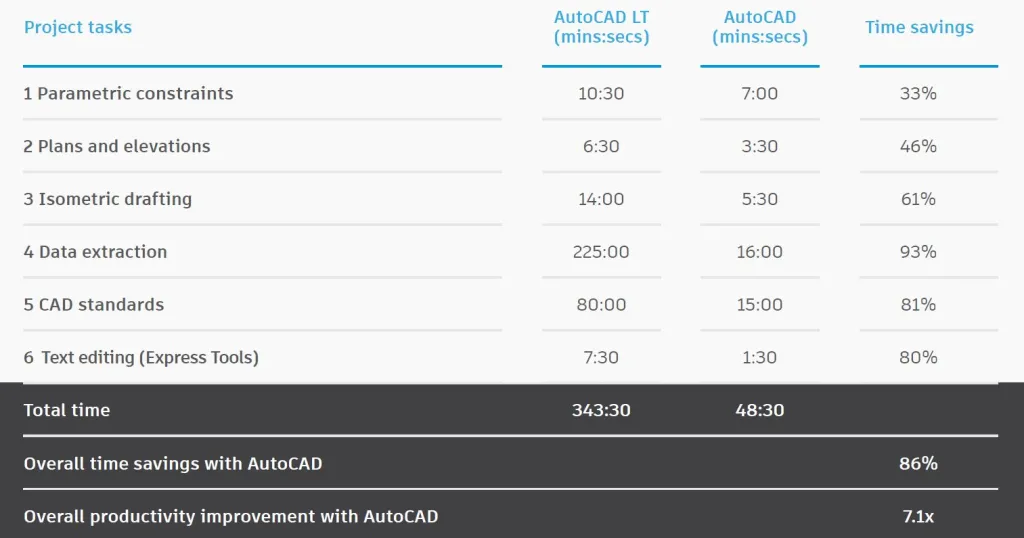

Baca Juga: AutoCAD VS AutoCAD LT

Cara Membuat Rectangle di AutoCAD

Berikut ini saya akan menjelaskan dua cara membuat persegi panjang di AutoCAD. Cara pertama adalah dengan membuat persegi panjang tanpa menentukan ukurannya, cukup mengikuti petunjuk yang muncul. Cara kedua adalah dengan menentukan panjang dan lebar persegi panjang yang diinginkan.

1. Membuat Rectangle Bebas

Cara membuat Rectangle bebas, tanpa menentukan dimensinya adalah sebagai berikut:

Rectangle Bebas
  1. Aktifkan perintah Rectangle
  2. Klik titik sudut pertama
  3. Klik titik sudut kedua

Note: Titik pertama dan titik kedua adalah dua titik sudut rectangle yang berseberangan.

2. Membuat Rectangle di AutoCAD Dengan Menentukan Dimensi

Berikut adalah langkah-langkah mudah untuk membuat persegi panjang (Rectangle) dengan menentukan dimensi panjang dan lebar:

1. Aktifkan perintah “Rectangle” di AutoCAD.
2. Klik pada sudut pertama dari persegi panjang.
3. Ketik “D” lalu tekan Enter.
4. Tentukan nilai panjang persegi panjang (Length) dan tekan Enter.
5. Tentukan nilai lebar persegi panjang (Width) dan tekan Enter.
6. Klik pada titik akhir untuk menentukan arah persegi panjang.

Catatan:
– Length adalah nilai panjang persegi panjang pada sumbu X.
– Width adalah nilai lebar persegi panjang pada sumbu Y.
– Klik pada titik akhir pada langkah ke-6 hanya untuk menentukan arah persegi panjang. Anda dapat mengklik di manapun di layar kerja.

Baca Juga: Tools Basic AutoCAD dan Fungsinya

Following Prompts Rectangle

Ketika menggunakan perintah Rectangle, Anda akan melihat panduan berikut di baris perintah.
Panduan tersebut memberikan instruksi dan opsi yang dapat dipilih sesuai kebutuhan.
Lihatlah gambar di bawah ini untuk melihat panduan perintah Rectangle.

Following Prompts Rectangle

Berikut adalah penjelasan dari setiap opsi yang tersedia di baris perintah AutoCAD:
– Specify first corner point: menentukan titik sudut pertama dari persegi panjang
– Specify other corner point: menentukan titik sudut kedua dari persegi panjang
– Area: menentukan luas persegi panjang. Sub opsi: Length (panjang) dan Width (lebar)
– Dimensions: menentukan dimensi panjang dan lebar persegi panjang
– Rotation: membuat persegi panjang dengan sudut kemiringan tertentu
– Chamfer: membuat persegi panjang dengan chamfer di setiap sudutnya
– Elevation: menentukan elevasi persegi panjang (ketinggian sumbu Z)
– Fillet: membuat persegi panjang dengan fillet di setiap ujungnya
– Thickness: menentukan ketebalan garis persegi panjang
– Width: menentukan lebar garis persegi panjang

Baca Juga: Langkah Awal Belajar AutoCAD
